Artigo - Como Balancear o Volume de Ar de Sua AEG Airsoft?

Olá Galera do Airsoft,

Hoje falaremos obre um assunto que não se discute muito aqui no Brasil, mas que é de suma importância quando estamos com a intenção de escolher o peso ideal de BB para nossas AEGs: Balanceamento do volume de ar de sua Airsoft.

Muitos acreditam que ao aumentar o peso da BB está sacrificando alcance e FPS em prol da precisão. Mas o que acontece é que existe sim a necessidade de balancear o peso da BB com relação ao volume de ar da AEG, o que nem sempre significa que estamos perdendo alcance e FPS, quando aumentamos a gramatura da BB.

Outros acham que instalando um cilindro cheio (tipo 0) estariam aumentando o FPS, pois o cilindro furado armazena menor quantidade de ar. Vamos, então, começar analisando a relação cilindro x comprimento do cano. Cada comprimento e diâmetro de cano requer um volume X de ar para propelir a BB até que ela sai pelo cano.

Se não houver ar suficiente para propelir a BB, perde-se FPS e precisão, visto que a BB ao deixar de ser propelida começa a desacelerar ainda dentro do cano e tende a sofrer com a falta do bolsão de ar que se forma ao seu redor quando ainda está sendo empurrada pelo ar. Aliado às inconformidades que podem existir no cano, isso desestabiliza a BB, prejudicando a precisão. Além do mais, o FPS cai devido à desaceleração precoce da BB, ainda dentro do cano.

Por outro lado, se temos excesso de ar armazenado no cilindro a BB será expelida do cano interno antes que o pistão acelere totalmente, resultando em baixo FPS e em maior barulho no disparo, pois o pistão baterá na cabeça do cilindro depois que a BB já saiu e o som do impacto será ouvido mais claramente.

Por isso é que temos cilindros com furos em locais diferentes que auxiliam a expulsão do excesso de ar do cilindro, não permitindo que ele seja empurrado para dentro do hop-up e de lá até a saída de BB.

Como regra geral temos que:

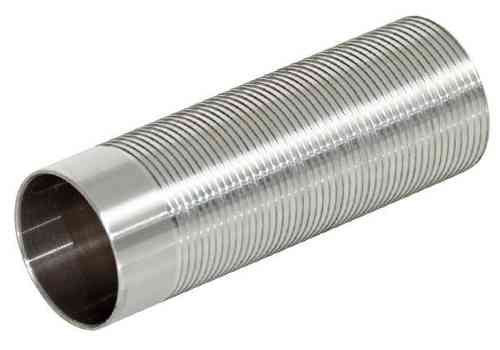

Cilindro Tipo 0 - é o único sem furo e indicados para AEG com cano de precisão maior que 509mm de comprimento;

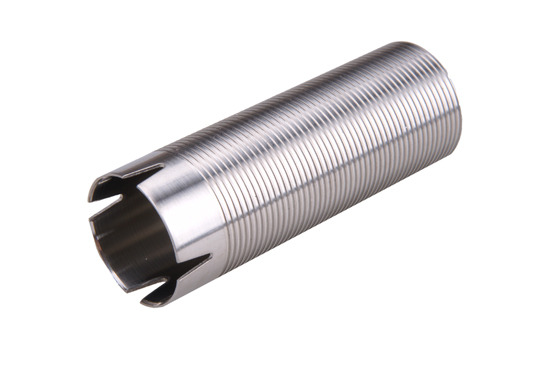

Cilindro Tipo 1 - indicados para AEG com cano maior que 450mm e menor que 509mm de comprimento;

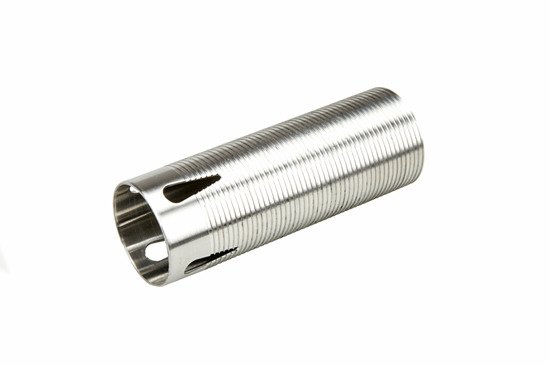

Cilindro Tipo 2 - indicado para AEG com cano maior que 360mm e menor que 455mm de comprimento;

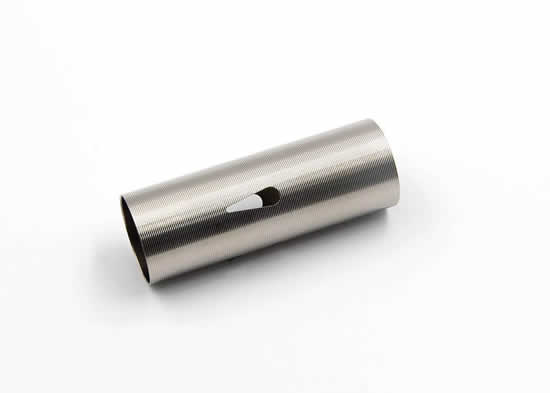

Cilindro Tipo 3 - indicado para AEG com cano menor que 360mm de comprimento.

Mas esses padrões muitas vezes são influenciados por vazamentos no sistema, diâmetro do cano de precisão e correção do ângulo de encaixe do pistão com as engrenagens, peso da BB, etc. De qualquer forma, são tidos como padrões mais adequados conforme o comprimento do cano.

A instalação de cilindros do tipo não indicado acarretará algum dos problemas citados anteriormente, com perda de FPS, precisão e maior barulho do disparo.

Na figura que se segue há um comparativo entre os vários tipos de cilindro e os modelos os quais podem ser utilizados. A marcação está em forma de fração, em que "Closed"= Tipo 0, "Tip Hole"= Tipo 1, "4/5"= intermediário entre tipo 1 e 2, "3/4"= Tipo 2 e "1/2"= Tipo 3.

Como você acabou de ler, o peso da BB influencia diretamente no volume de ar necessário para o total aproveitamento do trabalho de sua AEG. Isso se dá porque quanto maior o peso da BB, mais ar é necessário para empurrá-la durante todo o percurso dentro do cano. BBs de maior gramatura necessitam de maior pressão para sair da inércia e também tem menor aceleração, permanecendo dentro do cano por mais tempo. Porém. Durante o percurso da BB, o pistão continuará empurrando o ar, que vazará pelas falhas no sistema e ao redor da BB, conforme explicamos lá atrás.

Aqui é que começamos a entender o que de fato é o balanceamento do volume de ar da AEG (cabe ressaltar que esse processo também ocorre em outros tipos de Airsoft, seja spring ou GBB). Balanceamento do volume de ar em uma Airsoft é estabelecer para cada conjunto instalado o cilindro, o cano e o peso da BB ideal para que haja total aproveitamento do trabalho da AEG. É possível fazer isso através de cálculo matemático, mas aqui vamos de forma prática, uma vez que cada AEG se comporta de uma forma diferente, com maior ou menor perda de compressão por falhas, maior ou menor diâmetro da BB, bem como seu peso, etc. A escolha do cilindro deve seguir o padrão informado anteriormente conforme o comprimento do cano instalado. A escolha do peso ideal da BB já deve ser baseada no comportamento da AEG em cada caso.

Vamos analisar a seguinte tabela:

Peso BB	FPS Absoluto	Energia em Joules	FPS Relativo (BB 0.20)
0.20	401,28	1,496	401,28
0.23	376,69	1,516	403,96
0.25	363,21	1,532	406,08
0.28	342,87	1,529	405,68
0.30	322,24	1,447	394,66

Na tabela acima, como parâmetro inicial devemos estabelecer para o conjunto uma mola para sabermos o que esperar em relação ao FPS. No exemplo, vamos estabelecer que se trata de uma Mola M120, que deve produzir pelo menos 400 FPS. Molas menos fortes podem produzir esse valor também, mas vamos nos basear pelo menor valor que se pode esperar da mola. Obs.: FPS Absoluto é o FPS medido pelo cronógrafo utilizando o peso da BB indicado na primeira coluna. O FPS relativo é o FPS que seria medido se a BB fosse medida com a energia da terceira coluna, porém com BB de 0,20g e com o volume de ar 100% balanceado para esta gramatura.

Ao medirmos o FPS da AEG com diferentes gramaturas podemos observar como o conjunto se comporta em cada um dos pesos diferentes da BB.

Então, de acordo com a tabela, a AEG usando BB 0.20 está dentro do esperado para uma mola M120, pois apresenta FPS aproximado de 401. Aumentando o peso da BB, nota-se um aumento da energia da BB até a gramatura 0.25, o que significa que até a gramatura de 0,25 ainda há volume de ar suficiente para acelerar a BB antes que a mesma saia do cano. Ao mudar para BB de 0.28g nota-se uma pequena queda na energia, e consequentemente, no FPS relativo (quase que insignificante, visto que se trata de 0,5 FPS). O que demonstra que o volume de ar praticamente chegou ao fim quase que concomitante à saída da BB de dentro do cano. Já com BB 0.30 a energia cai significativamente, pois o volume de ar se esgotou com a BB ainda dentro do cano, causando a desaceleração ainda dentro deste.

De acordo com a análise acima, o melhor balanceamento seria utilizando BB 0,25 ou BB 0,28, sendo que neste caso ocorreria pequena queda da energia (que pode ser transformada em alcance), porém com ganho de precisão em decorrência do peso da BB. No geral nós iríamos sugerir BB 0,28, pois a diferença na distância seria imperceptível. E hipoteticamente o peso perfeito da BB seria algo como 0,27g, pois teríamos a saída da BB no momento exato do esgotamento do volume de ar, não causando perda de energia e aceleração.

Agora vamos analisar outra tabela:

Peso BB	FPS Absoluto	Energia Em Joules	FPS Relativo (BB 0.20)
0.20	382,56	1,359	382,56
0.23	348,56	1,298	373,79
0.25	296,66	1,022	331,67



Os parâmetros aqui continuam tendo como base uma mola M120, ou seja, cerca de 400 FPS no mínimo.

Nem foi preciso continuar a medição do FPS com pesos maiores que 0.25 para identificarmos que a AEG está com problema grave de balanceamento do volume de ar. Esperava-se pelo menos 400 FPS, e a cronagem inicial foi de aproximadamente 382 FPS. Se ocorresse o aumento gradativo da energia ao passo em que aumentamos a gramatura da BB, poderíamos dizer que o volume de ar era maior que o necessário para BBs menos pesadas, e encontraríamos o peso ideal conforme foi exemplificado na primeira tabela. Mas, aqui o que ocorreu é que o FPS inicial é menor do que o esperado e continua decaindo na medida em que aumentamos o peso da bolinha. Podemos concluir então que o volume de ar é menor que o necessário para propelir a BB para fora do cano. Nesse caso a BB começa a desacelerar ainda dentro do cano, não alcançando o FPS estimado. Excluindo-se a possibilidade de falha grave de compressão, a única alternativa seria trocar o cilindro por outro que pode armazenar maior volume de ar.

Como vimos, é possível sim aumentar o peso da BB e não sacrificar alcance e prol da precisão. No exemplo da primeira tabela fica bem claro que mesmo aumentando a gramatura da BB, continua-se aproveitando o trabalho da AEG, com aumento de energia e precisão, visto que quanto maior o peso da BB menor a interferência dos fatores naturais como vento, umidade, galhos, folhas, etc. Também é necessário ressaltar que o aumento na energia não significa ganho de alcance se o conjunto de hop-up não consegue produzir na BB o backspin suficiente para mantê-la por mais tempo no ar.

Portanto, o balanceamento do volume de ar para o uso do peso apropriado da BB deve ser usado como ajuste fino de seu sistema, levando em conta que cada configuração tem comportamento diferente. Mas, dessa forma é possível saber se realmente o peso da BB está adequado para seu conjunto e se o volume de ar do sistema está em conformidade com o esperado para sua configuração.

Bom, é isso. Até para que o texto não fique longo demais vamos encerrar aqui essa pequena demonstração da importância de se escolher o conjunto correto de cilindro e cano, bem como balancear o volume de ar levando em consideração o peso ideal da BB. Esperamos contar com comentário, sua crítica e sugestão. Se tiver alguma dúvida também entre em contato conosco. Não esqueça de curtir nossa página no Facebook e de visitar nossa loja AEGPlus.com.

Atenciosamente;

Equipe AEGPlus.com
